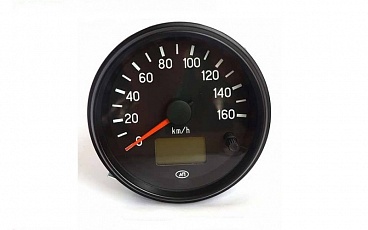

CAN-спидометр 874.3802
3 700 руб.
Описание
Прибор показывающий спидометра (ППС) 874.3802 предназначенный для отображения скорости движения автомобиля, отображения пройденного расстояния, установки и индикации предельной скорости движения автомобиля, сигнализации о превышении, для работы в бортсети с номинальным напряжением питания 12/24В. Источник входного сигнала тахограф, который передает информацию по CAN шине в соответствии с протоколом ISO 11898. В ППС установлен согласующий резистор 120 Ом, параллельно контактам CAN_H и CAN_L.
Назначение выводов штыревой колодки ППС
|
Обозначение |
Номер контакта |
Назначение выводов ППС |
|
X1 |
1 |
Вход «-» (от аккумулятора) |
|
X1 |
2 |
Вход «+» (после замка зажигания) |
|
X1 |
3 |
Вход «+» (от аккумулятора) |
|
X1 |
4 |
Вход CAN GND (от тахографа) |
|
X1 |
5 |
Вход CAN High (от тахографа) |
|
X1 |
6 |
Вход CAN Low (от тахографа) |
|
ХР1 |
- |
Дальний свет фар |
|
ХР2 |
- |
Подсветка |
Техничекие характеристики и комплектация
| Параметры | Значения |
|---|---|
| Производитель | Штрих-М |
| Город | Array |
| Размер: | 100 мм |
| Диапазон показаний, км/ч: | 0 - 160 |
| Номинальное напряжение питания Uп, В: | 12/24 |
| Диапазон рабочей температуры, °С: | -40 - +55 |
| Диапазон температуры хранения, °С: | 50 - +65 |
| Максимальное значение общего пробега на дисплее, км: | 999999 |
| Максимальное значение суточного пробега на дисплее, км | 999,9 |
